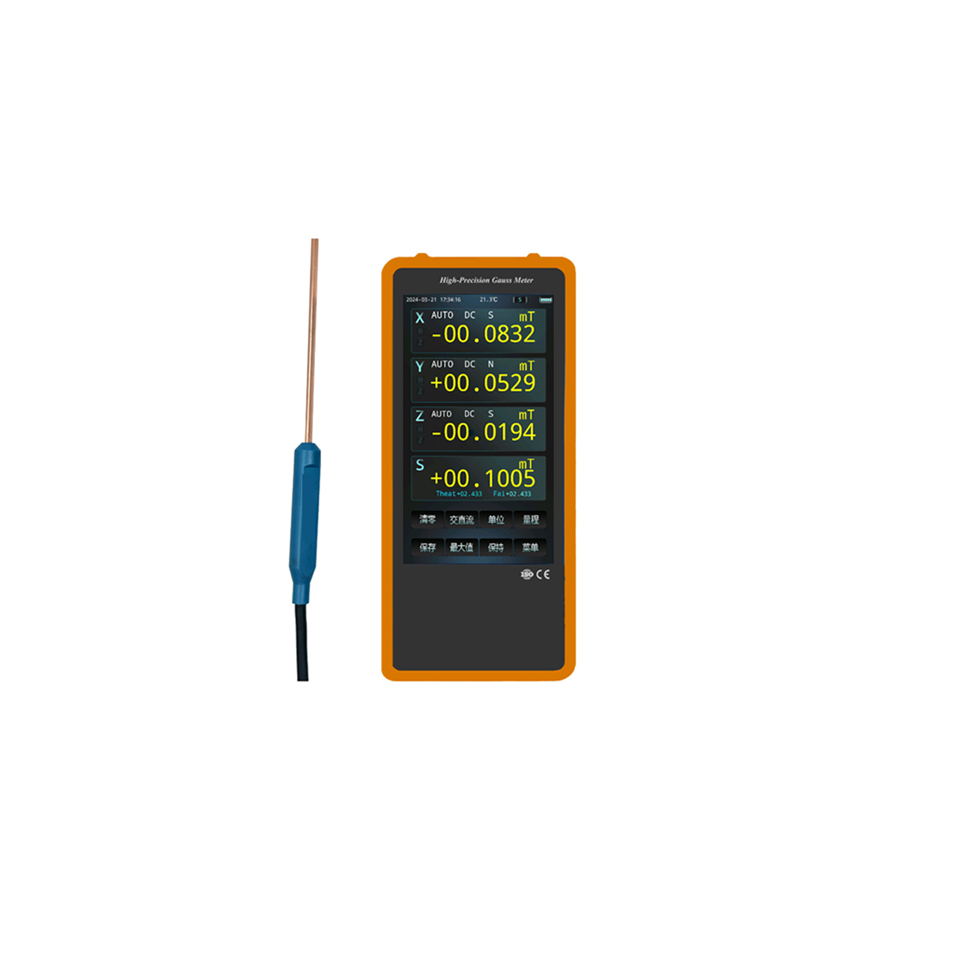

dx - 63高精度3軸ポータブルガウスメーター
I.はじめに
dx - 63 high - precision 3 -軸ポータブルガウスメーターは、複数の分野からの技術的蓄積を具体化し、業界の最前線で画期的な製品です。中国科学アカデミーである半導体研究所からの技術サポートにより、同社は超サイズ、ウルトラ-幅広い動作温度範囲、および高い直線性を備えたホールセンサーを開発しました。このデバイスには、専門的に最適化されたハードウェアサーキット（ARM Cortex High -パフォーマンス32 -ビットMCU、Ullass Ultra-low Lossサンプリング特許技術）、およびプローブ直交角補正特許技術（逸脱<0.1度）が組み込まれています。超高定義の大きな容量性タッチスクリーンが装備されており、ユーザーフレンドリーな触覚インタラクティブな体験を提供します。
ii。特徴
1。High- Precision Core：最大0.01％の直線性のホールセンサーと、0.028mmという小さいアクティブな面積サイズを使用します。
2。インテリジェントな操作：調整可能なバックライトとバイリンガルの中国語/英語ディスプレイを備えた静電容量タッチスクリーン。
3。高度な関数:
- 3軸DC直交補正アルゴリズムによる磁場測定。
- インテリジェント/マニュアルレンジスイッチング。
- FFTスペクトル分析、測定曲線表示、球面座標ディスプレイ。
- 最大/minバリューディスプレイ、ピークホールド、しきい値アラーム。
- データストレージ、リコール、エクスポート。
4。強力な接続：usb - c通信は、ユニバーサルコマンドセット（labviewと互換性）とアナログ信号（BNC）出力をサポートします。
5。プローブ互換性：室温、高温、低温、幅の広い温度範囲アプリケーションのさまざまな1D、2D、および3Dプローブと互換性があります。
6。専門的な認定：ISO9001、CE、IQNET認定、JF1832-2020キャリブレーション仕様に準拠しています。
iii。技術的なパラメーター
1。測定寸法とモード
- 寸法：3 -次元（x、y、z）
- モード：自動または手動範囲の切り替え
2。レンジと解像度（DCモード）
|
範囲（MT） |
解像度（MT） |
|
30 |
0.0001 |
|
300 |
0.001 |
|
3000 |
0.01 |
|
30000 |
0.1 |
|
50000 |
0.1 |
- AC解像度：0.1 gs / 10 nt
3。精度（DCモード）
- 0.01-0.05T：読み取り値の±0.1％±0.005％の範囲
- 0.05-2.5T：読み取り値の±0.05％±0.005％の範囲
- 2.5-5T：読み取り値の±0.5％±0.005％の範囲
- 5-50T：読み取り値の±1％±0.005％の範囲
- ACモード（0-50kHz）：読み取り値の±1％±0.5％の範囲
4。温度係数
- プローブ：（0.02％+1 count） / degree
- メインユニット：（0.007％+1 count） / degree
5。ユニット変換
- 1 t=1000 mt
- 1 mt=1000μt
- 1 gs=10μt
- 1 mt=10 gs
- 1 gs=79.8 a/m
IV。一般仕様
- 寸法：187 x 82 x 28 mm
- 重さ: 362.8 g
- アナログインターフェイス：BNC（出力±3V）
- 通信インターフェイス：type - c
- 電源：2x 18650バッテリー（平行）
- 消費電力: 4.2 W
- 連続動作時間：5時間
- 画面：5インチの容量性タッチスクリーン
- 互換性のあるプローブ：1d、2d、3d（室温、高温、低温、広い温度範囲のタイプをサポート）
- 動作環境：明示的に指定されていない（動作温度範囲についてはプローブ選択ガイドを参照）
- その他の機能：バックライト調整、ブザースイッチ、データフィルタリング（平均/移動/なし）、FFT分析（0-2048Hz）
