VSM 磁力計のヒステリシスとは何ですか?

VSM (振動サンプル磁力計) 装置のサプライヤーとして、私はよくクライアントから当社のヒステリシスの概念に関する問い合わせに遭遇します。VSM デバイス。ヒステリシスは、材料の磁気特性を理解する上で基本的かつ重要な側面であり、VSM 磁力計の機能とアプリケーションにおいて重要な役割を果たします。

ヒステリシスを理解する

ヒステリシスは、変化する磁場にさらされたときに磁性材料で発生する現象です。「ヒステリシス」という用語は、「遅れる」を意味するギリシャ語の「ヒステレイン」に由来しています。磁気の文脈では、印加された磁場に対する材料の磁化の遅れを指します。

磁性材料に磁場を加えると、その材料は磁化されます。印加される磁場の強度が増加すると、材料の磁化も増加します。ただし、磁場が減少すると、磁化は増加時と同じ経路をたどりません。代わりに、磁化対磁場の曲線にはヒステリシスループとして知られるループ状の動作が存在します。

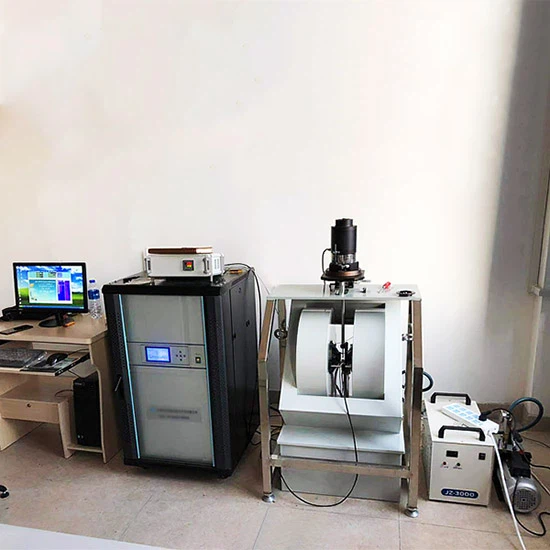

VSM Machine VSM Device

ヒステリシスループは、いくつかの重要なパラメータによって特徴付けられます。飽和磁化 ($M_s$) は、非常に強い磁場にさらされたときに材料が達成できる最大磁化です。残留磁化 ($M_r$) は残留磁化とも呼ばれ、印加された磁場がゼロになったときに材料内に残る磁化です。抗磁場 ($H_c$) は、材料が飽和した後にその磁化をゼロに減少させるのに必要な磁場です。

VSM 磁力計におけるヒステリシスの重要性

VSM 磁力計は材料の磁気特性を測定するように設計されており、ヒステリシスループは VSM を使用して取得できる最も重要な測定値の 1 つです。ヒステリシスループを測定することで、材料の磁気的挙動を理解するために不可欠な、材料の飽和磁化、残留磁化、保磁力を決定できます。

ヒステリシスループの形状とサイズは、材料の磁気特性に関する貴重な情報を提供します。たとえば、狭いヒステリシスループは、材料の保磁力が低く、容易に磁化および消磁されやすいことを示します。これは、鉄やニッケルなどの軟磁性材料に特有の現象です。一方、広いヒステリシスループは、その材料が高い保磁力を持ち、加えられた磁場が取り除かれても磁化を保持することを示します。これは、永久磁石などの硬磁性材料の特徴です。

ヒステリシスループは、材料の磁気特性に関する情報を提供するだけでなく、材料の磁区構造を研究するためにも使用できます。磁区は、磁気モーメントが同じ方向に揃っている磁性材料内の領域です。磁化および消磁プロセス中のこれらの磁区の動きと相互作用は、ヒステリシスループの形状に反映されます。

VSM 磁力計によるヒステリシスの測定方法

VSM 磁力計は、均一な磁場中でサンプルを振動させ、一連のピックアップコイル内の誘導電圧を測定することによって機能します。誘導電圧は試料の磁化に比例し、印加磁場の強さを変化させることで、ヒステリシスループである磁化対磁場曲線を得ることができます。

測定プロセスには通常、次の手順が含まれます。

サンプルの準備: 測定するサンプルは、適切な形状とサイズに調製され、通常は小さなペレットまたは粉末の形です。次に、サンプルは振動ロッドに取り付けられたサンプルホルダーに取り付けられます。
初期化: VSM 磁力計が初期化され、磁場がゼロに設定されます。次に、サンプルを一定の周波数で振動させ、バックグラウンド信号を測定し、その後の測定値から差し引きます。
磁化測定：磁場をゼロから最大値まで徐々に増加させ、各段階でサンプルの磁化を測定します。磁化は、印加された磁場の関数として記録されます。
減磁測定：磁化測定終了後、磁場は最大値からゼロまで徐々に減少し、その後、負の最大値まで反転します。サンプルの磁化は、消磁プロセスの各ステップで測定されます。
データ分析: 測定された磁化対磁場のデータが分析されて、ヒステリシスループが得られます。飽和磁化、残留磁化、保磁力はヒステリシスループから計算されます。

VSM磁力計におけるヒステリシス測定の応用

VSM 磁力計を使用したヒステリシスの測定は、材料科学、物理学、工学、エレクトロニクスなどのさまざまな分野で幅広い用途があります。

材料科学では、ヒステリシス測定は、新しい材料の磁気特性を研究し、性能が向上した新しい磁性材料を開発するために使用されます。たとえば、研究者は VSM 磁力計を使用して、材料の磁気特性に対する合金元素、熱処理、および加工条件の影響を研究できます。

物理学では、ヒステリシス測定は、磁区構造、磁気相転移、磁気異方性などの材料の基本的な磁気特性を研究するために使用されます。さまざまな温度、磁場、周波数でヒステリシスループを測定することで、研究者は材料の磁気的挙動をより深く理解できます。

エンジニアリングでは、ヒステリシス測定は、変圧器、インダクター、モーター、発電機などの磁気デバイスの設計と最適化に使用されます。これらのデバイスで使用される材料の磁気特性 (飽和磁化、残留磁化、抗磁場など) は、デバイスの性能と効率に大きな影響を与えます。

エレクトロニクスでは、ヒステリシス測定は磁気センサーやメモリーデバイスの開発に使用されます。たとえば、ホール効果または磁気抵抗効果に基づく磁気センサーを使用して磁界を測定し、ヒステリシスループを使用してこれらのセンサーを校正および最適化できます。ハードディスクドライブや磁気ランダムアクセスメモリ (MRAM) などの磁気メモリデバイスは、材料の磁気特性に依存してデータを保存および取得します。ヒステリシスループは、これらのデバイスの性能を評価するための重要なパラメータです。

結論

結論として、ヒステリシスは磁性材料の研究における基本的かつ重要な概念であり、VSM 磁力計は材料のヒステリシスループを測定するための強力なツールです。ヒステリシスループを測定することにより、飽和磁化、残留磁化、保磁場などの材料の磁気特性に関する貴重な情報を得ることができます。これらの情報は、材料の磁気的挙動を理解し、磁気デバイスを設計および最適化するために不可欠です。

のサプライヤーとしてVSMマシンそしてVSM装置、当社は、正確で信頼性の高いヒステリシス測定が可能な高品質の VSM 磁力計を提供することに取り組んでいます。当社の VSM 磁力計には、高解像度センサー、正確な磁場制御、自動データ収集および分析ソフトウェアなどの高度な機能と技術が装備されており、材料科学、物理学、工学、エレクトロニクスの幅広い用途に適しています。

当社の VSM 磁力計についてさらに詳しく知りたい場合、または研究または産業用途向けに VSM を購入することに興味がある場合は、お気軽にお問い合わせください。当社の専門家チームは、詳細な情報、技術サポート、およびニーズに合った適切な VSM の選択に関する支援を提供します。私たちは、お客様と協力し、お客様の研究開発目標の達成を支援できることを楽しみにしています。

参考文献

カリティ、BD、グラハム、CD (2008)。磁性材料の紹介。ワイリー-IEEE プレス。
オハンドリー、RC (2000)。最新の磁性材料: 原理と応用。ワイリー。
RM ボゾース (1951 年)。強磁性。ヴァン・ノストランド。
